Ako dlho trvá prestavba valca? Kompletný sprievodca

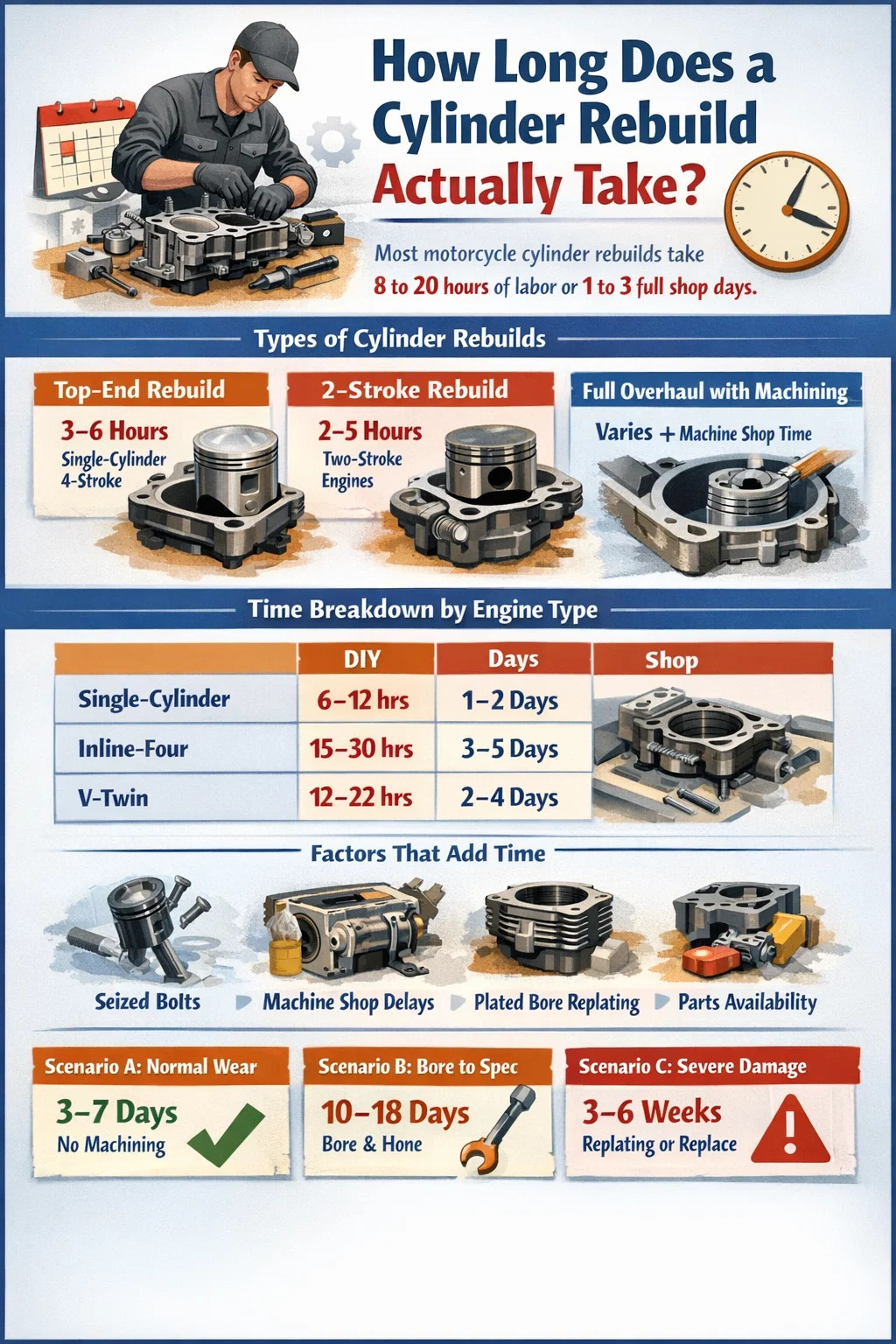

Ako dlho vlastne trvá prestavba valca?

Pre väčšinu motocyklový valec prestavby, mali by ste plánovať 8 až 20 hodín práce ak prácu robíte sami, alebo zhruba 1 až 3 celé obchodné dni ak je práca zverená profesionálnemu mechanikovi. Tento rozsah je zámerne široký – skutočný čas vo veľkej miere závisí od typu motora, stavu valca, či je potrebná práca v strojárni a dostupnosti dielov.

Jednoduchý jednovalcový motor motocykla s minimálnym opotrebovaním a ľahko dostupnými dielmi môže byť reálne opäť pohromade za víkend. Viacvalcový športový motocykel s poškodenými vŕtaniami, zdeformovanými povrchmi a spätne objednanými OEM piestami by mohol túto prácu predĺžiť na dva alebo tri týždne, keď zohľadníte čakanie v dielni a odoslanie dielov.

Predtým, ako sa ponoríte do špecifík, pochopte, že čas fyzického uťahovania a celkový čas v kalendári sú dve veľmi odlišné čísla. Hodiny mechanikov merajú praktickú prácu. Kalendárny čas zahŕňa fronty na obrábanie, dodacie lehoty dielov a čas schnutia tesniacich tmelov. Na oboch záleží, keď plánujete, ako dlho bude váš bicykel mimo prevádzky.

Čo sa počíta ako prestavba valca motocykla?

Pojem „prestavba valca“ sa používa voľne a rozsah prác dramaticky mení časový odhad. Predtým, ako budete môcť odhadnúť, ako dlho bude práca trvať, musíte presne definovať, čo sa robí.

Prestavba na najvyššej úrovni

Toto je najbežnejší typ. Špičková rekonštrukcia valca motocykla zahŕňa odstránenie hlavy valca, kontrolu a výmenu piestu a krúžkov, kontrolu opotrebovania vŕtania valca a opätovnú montáž všetkého s novými tesneniami a tesneniami. Na jednovalcovom štvortaktnom motore, ako je Honda CRF450 alebo Kawasaki KLX300, môže skúsený mechanik dokončiť top-end v 3 až 6 hodín akonáhle sú všetky časti na lavičke.

Rekonštrukcia dvojtaktného valca

Dvojtaktné motocyklové valce – bežné v motokrosových bicykloch, historických strojoch a pouličných bicykloch s menším objemom – sú konštrukčne jednoduchšie, ale často vyžadujú presnejšiu prácu okolo portov a pokovovania. Prestavba dvojtaktného horného konca zvyčajne trvá 2 až 5 hodín na demontážne a montážne práce. Ak je však Nikasil alebo chrómované pokovovanie opotrebované, valec je potrebné poslať na opätovné pokovovanie alebo ho úplne vymeniť, čím sa do časového plánu pridajú dni alebo týždne.

Kompletná generálna oprava valca vrátane opracovania

Keď je vývrt neguľatý, ryhovaný alebo presahuje servisný limit, vyžaduje sa práca v dielni. To zahŕňa vyvŕtanie valca na nadrozmerný priemer a honovanie stien na správnu povrchovú úpravu. Väčšina strojárskych dielní obrába vŕtanie jedného valca motocykla 2 až 5 pracovných dní , aj keď rušné obchody alebo nezvyčajné rozmery valcov to môžu stlačiť na 7 až 10 dní. K hodinám na demontáž a opätovnú montáž pripočítajte čakaciu dobu.

Časové rozdelenie podľa typu motora motocykla

Konfigurácia motora je jedným z najväčších faktorov celkového času prestavby. Viac valcov znamená viac dielov, viac tesnení, viac sekvencií krútiaceho momentu a viac potenciálnych komplikácií.

Tieto údaje predpokladajú štandardnú prestavbu na vrchnom konci s novými piestami, krúžkami, tesneniami a tesneniami ventilov, kde je to možné. Neberú do úvahy zaseknuté spojovacie prvky, poškodené závity, odizolované skrutky s hlavou alebo iné komplikácie, ktoré môžu jednoducho pridať 2 až 6 hodín akejkoľvek práci.

Krok za krokom: Čo sa stane počas prestavby valca motocykla

Pochopenie každej fázy procesu vám pomôže presnejšie odhadnúť čas a vyhnúť sa prekvapeniam počas práce. Tu je reálny prehľad toho, čo zahŕňa typická prestavba valca motocykla.

Fáza 1: Diagnostika a kontrola pred zničením

Predtým, ako sa uvoľní jedna skrutka, kompresný test a test úniku odhalia, ako ďaleko sa valec zhoršil. Hodnota kompresie pod 120 psi na typickom štvortaktnom motore s objemom 250 cm3 – 500 cm3 naznačuje opotrebovanie piestneho krúžku. Skúška úniku, ktorá ukazuje viac ako 15–20 % netesností smerom ku krúžkom, ventilom alebo obom. Táto diagnostická fáza trvá 30 až 60 minút a neskôr ušetrí hodiny dohadovania.

Fáza 2: Demontáž motora alebo prístup

Niektoré motocykle umožňujú prístup zhora bez demontáže motora z rámu. Mnoho jednovalcových enduro a trailových bicyklov vám napríklad umožňuje ťahať hlavu valca a džbán, zatiaľ čo motor zostáva namontovaný. Iné – najmä radové štvorkolky a niektoré dvojičky do V – vyžadujú plný ťah motora, než sa dostanete k valcu správne. Samotné odstránenie motora na CBR600RR alebo podobnom stroji trvá 2 až 4 hodiny na vlastnú päsť.

Fáza 3: Odstránenie a roztrhnutie hlavy valca

Demontáž hlavy valcov vyžaduje vypustenie chladiacej kvapaliny na kvapalinou chladených motoroch, odpojenie napínačov vačkovej reťaze, vytiahnutie vačkových ozubených kolies a uvoľnenie skrutiek hlavy v správnom poradí. Jednovalcová hlava môže vypadnúť 45 až 90 minút . Štvorvalcová hlava s dvojitými hornými vačkami a 20 alebo viac skrutkami hlavy bude trvať 2 až 3 hodiny.

Fáza 4: Demontáž valca a piestu

Akonáhle je hlava vypnutá, valec sa zdvihne z kľukovej skrine. Piestny čap sa vysunie a piest sa oddelí od ojnice. Táto časť práce zvyčajne trvá 30 až 60 minút na valec. Je potrebné dbať na ochranu otvoru kľukovej skrine pred úlomkami, keď je valec motocykla vypnutý z motora.

Fáza 5: Meranie a hodnotenie

Pri holom valci sa priemer otvoru meria vo viacerých bodoch pomocou merača otvoru alebo teleskopického meradla a mikrometra. Hodnoty kužeľa a neguľatosti určujú, či jednoduché brúsenie obnoví povrch alebo či je potrebné úplné vyvŕtanie. Väčšina výrobcov špecifikuje limit služby 0,05 až 0,10 mm opotrebovania pred vŕtaním. Táto fáza merania trvá 30 až 45 minút a určuje všetko, čo bude nasledovať.

Fáza 6: Práca v strojárstve (ak je to potrebné)

Ak je potrebné vŕtanie opracovať, valec sa vyhodí v strojárni. Štandardné prírastky nadrozmeru sú zvyčajne 0,25 mm, 0,50 mm a 1,00 mm nad zásobou. Strojárska dielňa vyvŕta valec na nový priemer a vybrúsi ho, aby sa dosiahol správny vzor šrafovania pre prstencové uloženie. Jednoduché vŕtanie a brúsenie v kompetentnom obchode stojí 60 až 150 dolárov pre jeden valec motocykla a je zvyčajne pripravený za 2 až 5 pracovných dní. Počas tejto čakacej doby môžete vyčistiť diely, získať nové piesty a pripraviť hlavu na opätovnú montáž.

Fáza 7: Práca hlavy valca

Kým je valec preč alebo na lavičke, hlava priťahuje pozornosť. Kontrolujú sa vôle ventilov, sedlá ventilov a skontroluje sa skrútenie povrchu hlavy pomocou pravítka a mierky. Skrútený povrch hlavy viac ako 0,05 mm zvyčajne potrebuje obnovu povrchu. Ak sa ventily vymieňajú alebo lapujú, pridajte ďalšie 2 až 4 hodiny na časť práce hlavy.

Fáza 8: Súrcing dielov a dodacie lehoty

Dostupnosť dielov je často najväčším oneskorením pri prestavbe valca motocykla. OEM piesty pre aktuálne produkčné modely sú zvyčajne dostupné do 3 až 7 pracovných dní u predajcu. Popredajné možnosti od značiek ako Wiseco, JE Pistons alebo Vertex sú často na sklade a môžu byť odoslané v ten istý deň. V prípade starších alebo ukončených modelov môžu diely trvať 2 až 6 týždňov získavať najmä od zahraničných dodávateľov. Objednávanie dielov pred zničením – akonáhle si potvrdíte, čo bicykel potrebuje – výrazne skracuje kalendárny čas.

Fáza 9: Opätovná montáž

Opätovná montáž zvyčajne trvá 60 až 80 percent času demontáže – vyžaduje si však väčšiu starostlivosť. Medzery medzi krúžkami musia byť skontrolované a správne usporiadané. Orientácia piestu sa musí zhodovať so smerovými značkami na korunke. Postupnosti krútiaceho momentu pre skrutky hlavy musia presne zodpovedať špecifikácii výrobcu, zvyčajne pracujú v špirálovom vzore od stredu smerom von v dvoch alebo troch stupňoch. Na hliníkovej hlave môže nadmerné utiahnutie dokonca o 10 percent spôsobiť skrútenie alebo odtrhnutie závitov.

Fáza 10: Break-In a Retorque

Po opätovnom zložení potrebuje novo zrekonštruovaný valec motocykla náležitú dobu zábehu. Väčšina výrobcov odporúča 500 až 1000 míľ jazda s premenlivým zaťažením, vyhýbanie sa trvalým vysokým otáčkam počas prvých pár tepelných cyklov. Mnoho skúsených konštruktérov tiež doťahuje skrutky hlavy po prvom tepelnom cykle – keď motor dosiahne prevádzkovú teplotu a opäť sa ochladí – aby sa kompenzovalo stlačenie tesnenia a ustálenie tepelnej rozťažnosti. Táto fáza nábehu nie je náročná na čas, ale je súčasťou úplného procesu prestavby.

Faktory, ktoré spôsobujú, že prestavba valca trvá dlhšie

Niekoľko premenných neustále posúva čas obnovy nad rámec základného odhadu. Ak si ich uvedomíte vopred, môžete si ich naplánovať.

• Zadreté alebo skorodované spojovacie prvky: Skrutky hlavy, ktoré neboli odstránené roky, sa často zasekávajú v hliníkových závitoch. Extrakcia môže trvať hodiny a v najhorších prípadoch sa musí po vyvŕtaní zlomenej skrutky nainštalovať vložka helicoil. Rozpočítajte si 2 až 5 hodín navyše, ak je motor starý alebo nebol udržiavaný zmesou proti zadieraniu.
• Bodované steny valca: Hlboké vertikálne ryhovanie z otočného ložiska alebo spadnutého ventilu si vyžaduje vŕtanie nad rámec štandardných nadmerných prírastkov alebo úplné získanie náhradného valca. To môže projektu pridať 1 až 2 týždne.
• Nikasil alebo pokovované poškodenie vývrtu: Mnoho moderných motocyklových valcov používa skôr pokovovaný otvor ako liatinovú vložku. Tie nemožno konvenčne nudiť. Musia byť nahradené, objímkou ​​liatinovou vložkou alebo vymenené. Služby výmeny zvyčajne trvajú 2 až 4 týždne a stojí 150 až 400 dolárov.
• Skryté poškodenie objavené v polovici rekonštrukcie: Ohnutá ojnica, opotrebované ojničné ložisko alebo poškodenie kľukového hriadeľa po oddelení horného konca rozšíri rozsah od prestavby valca na úplnú prestavbu motora. To môže znásobiť čas aj náklady niekoľkonásobne.
• Nedostupné diely OEM: Modely s ukončenou výrobou, v ktorých sa už nevyrábajú pôvodné piesty a tesnenia, vyžadujú zákazkovú výrobu alebo výskum náhrady na trhu s náhradnými dielmi. Len tento proces získavania zdrojov môže trvať niekoľko dní.
• Prvý DIY staviteľ: Prvému renovátorovi, ktorý pozorne postupuje podľa servisnej príručky, to zvyčajne trvá 2 až 3-krát dlhšie ako skúsenému mechanikovi na rovnakej práci. To nie je kritika – je to jednoducho realita učenia sa pri práci. Započítajte to poctivo do svojej časovej osi.

Ako stav valca ovplyvňuje celkový čas prestavby

Fyzický stav valca motocykla, keď ho otvoríte, je jedinou najväčšou premennou v celej časovej osi. Tri scenáre pokrývajú väčšinu situácií.

Scenár A: Bežné opotrebovanie, nevyžaduje sa žiadne obrábanie

Vŕtanie je v rámci špec. Steny vykazujú mierne opotrebovanie krížového šrafovania, ale žiadne ryhy. Stačí ľahký leštenie na obnovenie povrchovej úpravy a nové krúžky, piest a tesnenia. Toto je najrýchlejší výsledok. Celkový kalendárny čas: 3 až 7 dní , väčšinou čaká na diely.

Scenár B: Vŕtanie mimo špecifikácie, je potrebná štandardná strojová práca

Merania ukazujú, že vŕtanie sa opotrebovalo nad prevádzkový limit. Vyžaduje sa vŕtanie a honovanie spolu s nadmerným piestom. Valec strávi v strojárni 3 až 7 dní. Celkový kalendárny čas: 10 až 18 dní vo väčšine prípadov.

Scenár C: Vážne poškodenie, vyžaduje sa výmena alebo výmena

Hlboké ryhy, poškodenie otočného ložiska alebo porucha plechového vývrtu. Vyžaduje sa výmena, výmena valca alebo inštalácia objímky. Celkový kalendárny čas: 3 až 6 týždňov je realistický. Tento scenár je najbežnejší pri dvojtaktných valcoch motocyklov, ktoré bežia bez dostatočného množstva predzmiešaného oleja alebo s chybným ventilom.

DIY vs. Professional Shop: Porovnanie času

Výber medzi DIY prestavbou a odvozom bicykla do obchodu mení nielen náklady, ale aj časovú os a typ čakania.

Keď robíte prestavbu valca motocykla sami, máte pod kontrolou plán. Môžete pracovať večer a cez víkendy, proaktívne objednávať diely a rýchlo sa pohybovať, keď strojná dielňa vráti valec. Nevýhodou je, že každá neznáma pridáva čas, pretože sa učíte za pochodu a chyby znamenajú opätovné rozoberanie. Odizolovaná hlavová skrutka pri kutilskej práci môže do projektu pridať celý víkend.

Profesionálna predajňa motocyklov dokončí praktickú prácu rýchlejšie – často za štvrtinu času, ktorý zaberie stredne pokročilý domáci majster. Ale v obchodoch sú rady. Počas vrcholnej jazdeckej sezóny je veľa nezávislých obchodov rezervovaných 2 až 4 týždne von len aby ste dostali svoj bicykel na výťah. Úloha, ktorej dokončenie trvá technikovi 8 hodín, môže trvať 3 týždne pred začiatkom týchto 8 hodín.

Ak je vašou prioritou čas v kalendári, DIY s predobjednanými dielmi často porazí obchod, najmä pokiaľ ide o jednoduché prestavby jedného valca. Ak záleží viac na technickej presnosti alebo záruke, v obchode sa oplatí počkať.

Nástroje a príprava, ktoré skracujú čas prestavby

Mechanici, ktorí pravidelne prestavujú valce motocyklov, končia rýchlejšie nielen kvôli skúsenostiam, ale aj kvôli príprave. Správne nástroje a nastavenie znižujú tápanie, chyby a opakovanú prácu.

• Momentový kľúč: Nevyhnutné pre hlavové skrutky. Použitie momentového kľúča v štýle kliknutia podľa špecifikácií výrobcu zabraňuje poškodeniu nadmerným krútiacim momentom a oneskoreniam doťahovania.
• Kruhový kompresor: Urýchľuje inštaláciu piestu z 20-minútového boja na 3-minútovú prevádzku. Lacný kompresor, ktorý dobre nesedí, stojí viac času, ako ušetrí.
• Súprava vrtomeru a mikrometra: Presné meranie zabraňuje dvojitému odoslaniu valca do strojárne. Prenájom týchto nástrojov v obchode s autodielmi nič nestojí a šetrí dni.
• Kompresor pružiny ventilu: Ak sa ventily vymieňajú alebo lapujú, správny kompresor ventilových pružín eliminuje riziko pádu klieštin a strate komponentov v motorovom priestore.
• Umývačka dielov alebo ultrazvuková čistička: Pred meraním a pred opätovnou montážou vyčistite diely. Nečistoty a starý materiál tesnenia spôsobujú zavádzajúce merania a zlyhania tesnenia.
• OEM servisná príručka: Nielen užitočné – nevyhnutné. Špecifikácie krútiaceho momentu, limity vôle a montážne sekvencie v príručke OEM sú najspoľahlivejším zdrojom údajov pre akúkoľvek konkrétnu prestavbu valca motocykla. Príručky tretích strán a príspevky vo fórach často obsahujú chyby.

Stráviť 2 hodiny prípravou pracovného priestoru, zhromažďovaním nástrojov a prečítaním príslušných častí servisnej príručky pred začatím práce trvalo ušetrí viac času ako náklady na tieto 2 hodiny.

Intervaly prestavby: Kedy vlastne potrebuje motocykel prestavbu?

Vedieť, kedy je potrebné vykonať rekonštrukciu, vám pomôže skôr plánovať, než reagovať na prasknutý motor. Intervaly prestavby sa výrazne líšia podľa prípadu použitia.

Namiesto hádania potiahnite hlavu a merajte. Skúška kompresie o viac ako 10 – 15 % oproti špecifikácii výrobcu alebo skúška úniku, ktorá ukazuje viac ako 20 % netesnosti, je spoľahlivým signálom, že valec motocykla vyžaduje pozornosť pred úplným zlyhaním.

Úvahy o nákladoch, ktoré ovplyvňujú spôsob plánovania prestavby

Náklady a čas sú vzájomne prepojené pri prestavbe valca motocykla. Vyššie rozpočty si často kupujú rýchlejšiu obrátku – prepravu súčiastok cez noc, prioritnú službu strojárskej dielne alebo zaplatenie profesionálnemu obchodu, ktorý to všetko zvládne.

Základná súprava pre domácich majstrov pre bežný jednovalcový motocykel – piest, krúžky, zápästný kolík, poistné krúžky a kompletná sada tesnení – zvyčajne stojí 80 až 250 dolárov v závislosti od značky a od toho, či si vyberiete OEM alebo aftermarket. Pridajte vŕtanie a honovanie a celkové náklady na diely a obrábanie dosiahnu 200 až 450 USD. Profesionálna práca navyše za 90 až 150 USD za hodinu s 5 až 10 účtovanými hodinami prináša kompletnú prestavbu obchodu 650 až 1 800 dolárov pre jednovalcový motor.

Pre inline-4 športové bicykle môžu dosiahnuť kompletné profesionálne prestavby valcov s opracovaním 2 500 až 5 000 dolárov akonáhle sú diely, práca a práca strojov spočítané. Toto je rozsah, v ktorom jazdci často zvažujú, či má prestavba finančný zmysel, v porovnaní s nájdením použitého motora s nízkym počtom najazdených kilometrov.

Rozpočet navyše 20 až 30 percent nad rámec vášho počiatočného odhadu dielov je spoľahlivým orientačným pravidlom. Neočakávané predmety – skrútená hlava, zaseknutý čap výfuku, opotrebovaná reťaz vačky – sa objavia po rozbití, nie skôr.

Realistické časové harmonogramy konkrétnych príkladov motocyklov

Abstraktné odhady sú užitočné, ale konkrétne príklady vyjadrujú realitu jasnejšie. Tu je návod, ako sa časová os v skutočnosti odohráva v troch bežných scenároch prestavby valcov motocykla.

Motokrosový bicykel Honda CRF450R – pravidelná údržba

CRF450R je navrhnutý pre časté top-end servis. Skúsený jazdec s náradím a už objednanými dielmi môže túto prestavbu motocykla dokončiť jedného dňa . Demontáž trvá 2 až 3 hodiny, kontrola a meranie 30 minút, poobede idú nové piesty a krúžky a do večera je bicykel opäť pohromade. Ak je potrebné objednať diely, pridajte 3 až 5 pracovných dní na odoslanie. Pri včasnej prestavbe nie je potrebné žiadne obrábanie.

Kawasaki Ninja 650 — opotrebovaný vývrt zo zanedbanej údržby

Paralelné dvojča s otvormi nameranými na 0,08 mm z kruhu po 55 000 km zriedkavých výmen oleja. Oba valce je potrebné vyvŕtať na predimenzovanie 0,25 mm. Demontáž motora trvá pol dňa. Valce idú do strojárne pre 4 až 6 pracovných dní . Nadrozmerné piesty sú dodávané od dodávateľa na trhu s náhradnými dielmi za 5 dní. Opätovná montáž trvá celý deň. Celkový kalendárny čas: približne 12 až 16 dní .

Dvojtakt Yamaha YZ250 — skórovaný vývrt z hladovania oleja

Hlboké vertikálne ryhovanie viditeľné voľným okom. Otvor pokovovaný Nikasilom nie je možné konvenčne opracovať. Valec sa posiela špecialistovi na výmenu. Obrat pri výmene: 3 týždne . Nový OEM piest dostupný na sklade. Demontáž a opätovná montáž spolu 4 až 6 hodín praktickej práce. Celkový kalendárny čas: približne 25 až 30 dní , takmer úplne určené frontom na výmenu.

Ako skrátiť celkovú časovú os prestavby

Ak je prioritou rýchle dostať motorku späť na cestu, existujú legitímne stratégie, ktoré skrátia celkový kalendárny čas bez toho, aby sa znížila kvalita.

1. Objednajte diely pred zničením. Akonáhle kompresný test alebo test úniku potvrdí, čo je potrebné, ihneď objednajte diely. V čase, keď je motor rozobratý a zmeraný, môžu byť diely už v preprave.
2. Pred odovzdaním valca zavolajte do strojárne. Opýtajte sa na aktuálne čakacie doby a či je k dispozícii prioritné plánovanie. Niektoré obchody dokážu vyvŕtať a vybrúsiť valec motocykla za 24 hodín za mierny príplatok.
3. Počas čakania nechajte zvyšok bicykla prístupný. Kým je valec v dielni, využite čas na čistenie rámu, výmenu spotrebného materiálu, kontrolu reťaze a ozubených kolies a údržbu vzduchového filtra. Prestoje prestavby sa stávajú produktívnym časom údržby.
4. Zvážte vopred zostavený náhradný valec. Pre bežné motocyklové motory sú k dispozícii kompletne repasované valce od dodávateľov ako Cylinder Works alebo ProX. Tieto úplne eliminujú čakaciu dobu na obrábanie – náhradný valec je pripravený na inštaláciu s novým otvorom a niekedy aj so súpravou piestov.
5. Pred spustením majte otvorenú servisnú príručku. Zastavenie uprostred roztrhnutia na vyhľadanie špecifikácií krútiaceho momentu alebo postupnosti montáže stojí 30 až 90 minút na prerušenie. Prečítaním si príslušných častí vopred sa tomu úplne vyhnete.
