Môžete vymeniť jeden valec? Sprievodca motocyklovým valcom

Môžete vymeniť jednovalec na motocykli?

Krátka odpoveď je áno – môžete vymeniť jeden valec motocykla a najmä pre jednovalcové bicykle je to jedna z najjednoduchších úloh, ktoré môže skúsený domáci mechanik alebo obchod vykonávať. Či už máte čo do činenia s ryhovaným vývrtom, prasknutou hlavňou alebo silným opotrebovaním, ktoré honovanie už nedokáže opraviť, výmena valca je dobre zavedenou cestou opravy. Na viacvalcových motocykloch platí rovnaký princíp: jednotlivé valce je možné vymieňať bez ťahania alebo prestavby celého motora, hoci zložitosť sa zvyšuje s počtom valcov.

To znamená, že „môžeš“ a „mal by si“ sú dve rôzne otázky. Rozhodnutie vymeniť verzus opraviť a motocyklový valec závisí od typu poškodenia, materiálu valca, či sú ešte k dispozícii nadrozmerné piesty a vášho rozpočtu. Tento sprievodca vás oboznámi so všetkým, čo potrebujete vedieť predtým, ako stiahnete hlaveň z bicykla.

Čo je to motocykel a na čo slúži?

Valec motocykla - niekedy nazývaný valec - je jadrom spaľovacej komory motora. Poskytuje utesnený otvor, v ktorom sa piest pohybuje hore a dole, čím sa zapaľovanie paliva mení na mechanický pohyb. V štvortaktnom motore sa to stane raz za dve otáčky kľukového hriadeľa. V dvojtaktnom motore dochádza k spaľovaniu pri každej jednej otáčke, čím sú steny valcov podstatne viac tepelne a mechanicky namáhané.

Valce sú zvyčajne odlievané zo železa alebo hliníka. Liatinové valce sa pri opotrebovaní ľahšie prevŕtavajú, pretože je možné odobrať materiál a zväčšiť vŕtanie, aby sa do neho zmestili nadrozmerné piesty. Hliníkové valce sú ľahšie a efektívnejšie odvádzajú teplo, ale vyžadujú tvrdené vnútorné obloženie – buď liatinovú objímku alebo povlak Nikasil (nikel-karbid kremíka) – aby prežili trenie pohybujúceho sa piesta. Tento rozdiel je veľmi dôležitý pri rozhodovaní o oprave alebo výmene valca.

Jednovalcový motocyklový motor obsahuje presne jeden z týchto sudov, s jedným piestom, jednou sadou krúžkov a jednou spaľovacou komorou. Táto jednoduchosť je jedným z dôvodov, prečo sú jednovalcové bicykle dobre známe pre ľahkú údržbu: keď sa niečo pokazí, je potrebné riešiť len jeden valec.

Označuje, že valec vášho motocykla potrebuje výmenu

Pred vykonaním úplnej výmeny valca musíte správne diagnostikovať problém. Viaceré príznaky poukazujú priamo na opotrebovanie alebo poškodenie valca a správne diagnostické testy vám môžu povedať, či to opraví brúsenie alebo či je jedinou praktickou možnosťou nová hlaveň.

Strata kompresie

Kompresný test je prvým nástrojom, po ktorom treba siahnuť. Odstráňte zapaľovaciu sviečku a navlečte kompresný tlakomer. Pri úplne otvorenej škrtiacej klapke vytáčajte motor, kým sa údaj na meradle nestabilizuje. Väčšina zdravých štvortaktných jednovalcových motorov by mala mať hodnotu medzi 120 a 180 psi, v závislosti od špecifikácie výrobcu – presný rozsah nájdete v servisnej príručke. Hodnota výrazne pod špecifikáciou poukazuje na vnútorný únik.

Pokračujte mokrým kompresným testom: nastriekajte malé množstvo motorového oleja do valca cez otvor zapaľovacej sviečky a test zopakujte. Ak kompresia stúpne o viac ako 20 %, pravdepodobným vinníkom sú opotrebované piestne krúžky. Ak hodnoty zostávajú rovnaké s olejom aj bez neho, problém spočíva vo ventiloch alebo tesnení hlavy – nie v samotnom vývrte valca.

Poškodené alebo poškodené steny valca

Vertikálne ryhy na stenách valca – viditeľné ako jasné, paralelné škrabance prechádzajúce hore a dole cez otvor – sú najdefinitívnejším indikátorom poškodenia valca. Bodovanie je zvyčajne výsledkom zlyhania mazania, požitia nečistôt alebo kolapsu piestneho krúžku. Ľahké bodovanie môže byť niekedy riešené brúsením, aby sa obnovil vzor šrafovania, ktorý krúžky potrebujú na správne utesnenie. Hlboké ryhovanie alebo ryhovanie, ktoré sa tiahne cez povlak Nikasil až po hliníkový základný materiál, takmer vždy vyžaduje výmenu alebo úplnú výmenu valca.

Nadmerné opotrebenie

Po desiatkach tisíc kilometrov sa dokonca aj dobre udržiavané vŕtanie valca opotrebováva nad rámec tolerancie. Na meranie priemeru diery v hornej, strednej a dolnej časti zóny pohybu piesta použite vŕtací meradlo alebo rýchlomer s mikrometrom. Porovnajte svoje merania so špecifikáciou štandardného otvoru v servisnej príručke. Ak opotrebovanie presahuje servisný limit výrobcu – zvyčajne o 0,05 až 0,10 mm nad štandardným otvorom na väčšine japonských singlov – valec si vyžaduje pozornosť.

Viditeľné poškodenie piestu

Poškodenie piestu a poškodenie valca idú často spolu. Jamky alebo erózia na korune piesta v dôsledku detonácie, roztavené oblasti od nábehu alebo zvislé stopy na plášti od znečistenia špinou, to všetko naznačuje, že vývrt bol tiež poškodený. Pri kontrole valca vždy súčasne vyberte a skontrolujte piest.

Trvalá spotreba oleja alebo modrý dym

Ak váš motocykel neustále spaľuje olej a z výfuku vychádza modrý dym a nové piestne krúžky to nedokážu vyriešiť, samotný vývrt môže byť opotrebovaný za hranicu, v ktorej môžu krúžky účinne tesniť. Hlaveň, ktorá už nie je okrúhla – stav nazývaný „neguľatý“ – neudrží správne krúžkové tesnenie bez ohľadu na to, ako nové sú krúžky.

Oprava alebo výmena: Ako sa rozhodnúť

Nie každý poškodený valec motocykla je potrebné vymeniť. V mnohých prípadoch môže byť valec obnovený opracovaním alebo opätovným pokovovaním za zlomok nákladov na nový diel. Kľúčovými premennými sú materiál valca, typ povlaku a závažnosť poškodenia.

Pre liatinové valce je osvedčená a nákladovo efektívna oprava prevŕtanie, aby bolo možné prijať nadmerný piest – zvyčajne dostupný v krokoch po 0,25 mm, 0,50 mm a 1,00 mm nad zásobou. Otvor je presne obrobený do guľatiny a potom honovaný, aby sa vytvorila povrchová úprava, ktorú krúžky potrebujú. Úspora 50 % alebo viac v porovnaní s nákupom nového valca je realistická, ak je možnosť prevŕtania.

V prípade hliníkových valcov s povlakom Nikasil je situácia iná. Akonáhle je Nikasil ohrozený, nemôžete jednoducho prevŕtať holý hliník - mäkký základný materiál neprežije bez tvrdenej podšívky. Služby výmeny môžu odstrániť a znova aplikovať Nikasil za približne 150 až 400 USD na valec, ale iba vtedy, ak poškodenie nepreniklo tak hlboko, že základný hliník je štrukturálne narušený. Ak áno, jedinou cestou je výmena.

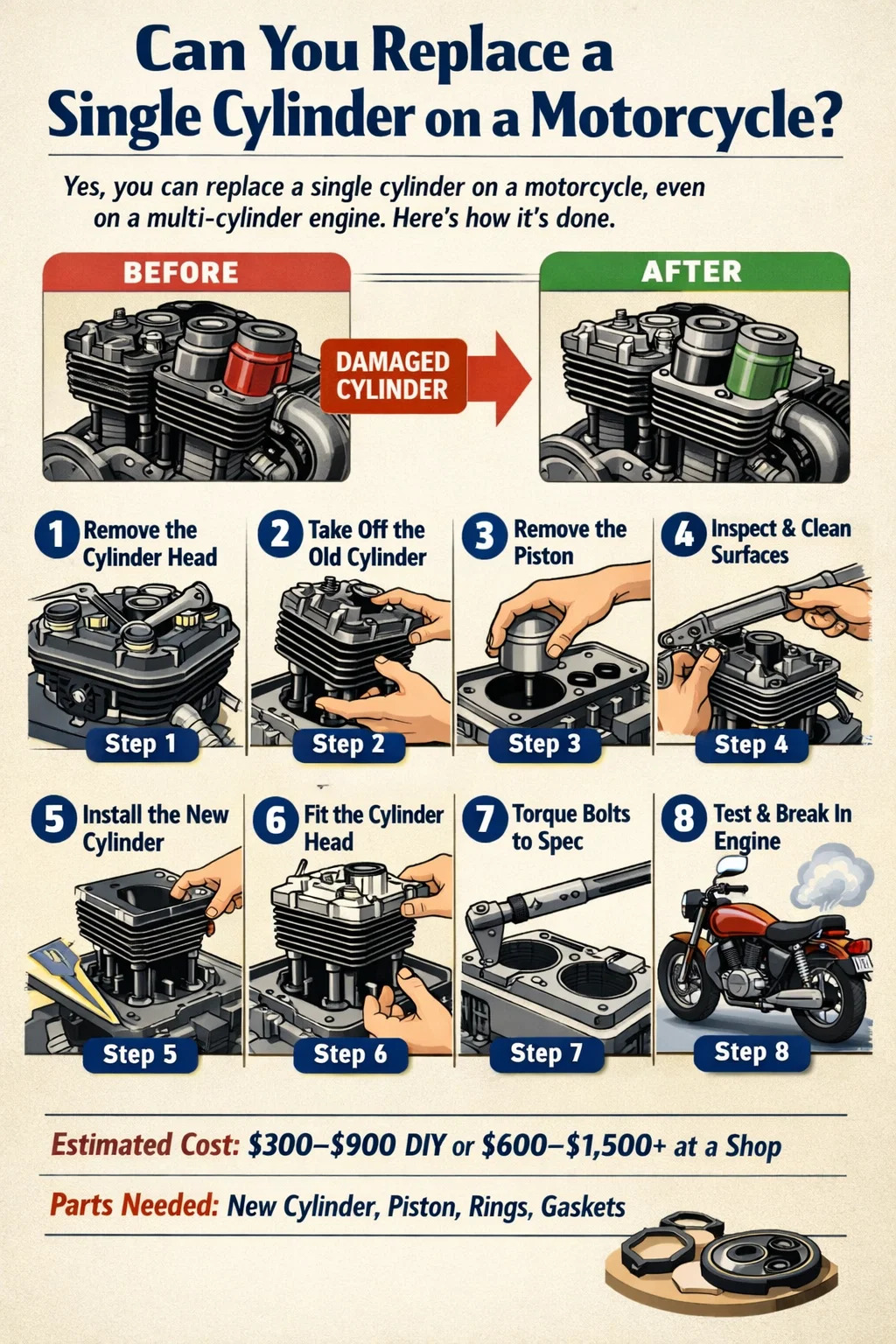

Ako vymeniť motorový valec: Prehľad krok za krokom

Výmena valca motocykla – či už na jednovalcovom motore alebo na jednom valci viacvalcového bicykla – prebieha podľa rovnakého všeobecného postupu. Na jednovalcovom motocykli je práca prístupnejšia, pretože tu nie sú žiadne susedné valce, ktoré by bolo možné obísť, čo z neho robí realistický projekt pre kompetentného domáceho mechanika so správnymi nástrojmi.

Čo budete potrebovať

• Servisná príručka špecifická pre váš model motocykla
• Momentový kľúč a kompletná sada nástrčných kľúčov
• Kompresor piestnych krúžkov
• Dutinomer alebo západkový meradlo s mikrometrom
• Škrabka na tesnenie a čistiaci prostriedok
• Náhradný valec, tesnenie základne a tesnenie hlavy
• Nový piest a krúžky prispôsobené veľkosti vŕtania náhradného valca
• Motorový olej a chladiaca kvapalina (ak je chladená kvapalinou)

Krok 1: Vypustite kvapaliny a pripravte motor

Pri úplne studenom motore vypustite motorový olej. Na kvapalinou chladených motocykloch vypustite aj chladiacu kvapalinu. Ak je to možné, nechajte cez noc, aby zvyšková tekutina úplne vytiekla zo všetkých priechodov. Zaistite motocykel na stredovom stojane alebo na paddocku, aby sa počas práce nemohol pohybovať.

Krok 2: Demontujte výfukový systém a hlavu valca

Postupne a rovnomerne uvoľňujte všetky skrutky potrubia zberača – nikdy úplne neodstraňujte jednu skrutku, kým sa neuvoľnia ostatné, pretože to spôsobuje nerovnomerné namáhanie hlavy. Odstráňte hlavičku výfuku. Odpojte všetky elektrické spojenia na hlave (napríklad snímač teploty chladiacej kvapaliny), potom odstráňte skrutky hlavy valcov v opačnom poradí, ako je uvedené v servisnej príručke. Hlavové skrutky na väčšine singlov sú odstránené v krížovom alebo špirálovom vzore. Zdvihnite hlavu a dávajte pozor, aby vám nespadla na odkrytý otvor valca.

Krok 3: Odstráňte valec

Pri vypnutej hlave je valec valca držaný na mieste pomocou základných matíc alebo svorníkov zaskrutkovaných do kľukovej skrine. Opatrne odstráňte tieto upevňovacie prvky a poznačte si ich polohu – na niektorých motoroch sú čapy rôzne dlhé. Zdvihnite hlaveň priamo nahor z piestu. Keď sa spodná časť hlavne vyčistí od piestnych krúžkov, podoprite piest tak, aby ojnica nenarážala do ústia kľukovej skrine. Zabaľte otvor kľukovej skrine čistou handrou, aby ste zabránili vniknutiu nečistôt.

Krok 4: Odstráňte piest

Opatrne odstráňte piestne krúžky tak, že každý z nich roztiahnete tak, aby ste ich mohli skĺznuť z korunky – nadmerné roztiahnutie ich popraská. Odstráňte poistné krúžky (poistné krúžky čapu zápästia) z otvoru piestneho čapu. Tie sú pod napätím pružiny a môžu lietať cez dielňu, ak nie sú ovládané. Pomocou nástroja na odstránenie piestneho čapu alebo vhodného unášača vytlačte piestny kolík a oddeľte piest od ojnice. Skontrolujte malé koncové ložisko (ihlové ložisko v hornej časti ojnice) a vymeňte ho, ak má nejaké nerovnosti alebo vôľu.

Krok 5: Vyčistite a skontrolujte všetky spárované povrchy

Dôkladne oškrabte povrch základne kľukovej skrine a spodnú stranu hlavy valcov od všetkého starého materiálu tesnenia. Akékoľvek zvyšky zabránia správnemu utesneniu nových tesnení. Pomocou pravítka skontrolujte dosadaciu plochu kľukovej skrine, či nie je zdeformovaná. Na hlave valcov vyčistite spaľovaciu komoru a skontrolujte, či okolo sediel ventilov a závitov zapaľovacích sviečok nie sú praskliny alebo erózia.

Krok 6: Nainštalujte nový valec

Nainštalujte nový piest na ojnicu, nasaďte nové poistné krúžky (nikdy znova nepoužívajte staré poistné krúžky – sú to bezpečnostné komponenty na jedno použitie) a nainštalujte nové piestne krúžky podľa špecifikácie v servisnej príručke, pričom medzery krúžkov sú usporiadané v znázornených polohách. Nasaďte nové tesnenie základne nasucho alebo s tenkou vrstvou tesniaceho prostriedku podľa pokynov výrobcu. Stlačte krúžky pomocou nástroja na kompresiu krúžkov a potom spustite valec náhradného valca priamo dole nad piest. Pri spúšťaní piestu udržujte otvor dokonale zarovnaný s piestom; silou pod uhlom sa rozbije krúžok.

Krok 7: Namontujte späť hlavu valca a utiahnite všetky upevňovacie prvky

Namontujte nové tesnenie hlavy – nikdy tesnenie hlavy znova nepoužívajte. Opatrne spustite hlavu, ručne zaskrutkujte všetky skrutky hlavy a potom ich dotiahnite v niekoľkých krokoch podľa poradia v servisnej príručke. Väčšina jednovalcových motorov uťahuje skrutky hlavy medzi 25 a 45 Nm v závislosti od veľkosti skrutiek a konštrukcie motora; váš manuál bude špecifikovať presný údaj. Po utiahnutí krútiaceho momentu znova pripojte výfuk, komponenty chladiaceho systému a elektrické spojenia. Doplňte olej a chladiacu kvapalinu.

Krok 8: Vrazte do nového valca

Nový motocyklový valec vyžaduje náležitú dobu zábehu, aby sa piestne krúžky usadili na stenu otvoru. Prvých 500 až 1 000 km sa vyhnite trvalým vysokým otáčkam alebo jazde na plný plyn. Často meňte otáčky motora a po prvých 100 až 200 km vymeňte olej, aby ste vypláchli všetky kovové častice vznikajúce pri usadení krúžku. Po niekoľkých prvých jazdách skontrolujte netesnosti a po prvom zahrievacom cykle znova dotiahnite skrutky hlavy, ak to odporúča servisná príručka.

Výmena jednovalca na viacvalcovom motocykli

Na paralelných dvojitých, radových štvorkolkách alebo V-twin motocykloch technicky vymieňate jeden valec medzi niekoľkými – tento proces je však náročnejší z dôvodu obmedzení balenia. Na mnohých motocykloch V-twin (bežné v bicykloch typu cruiser) sú predné a zadné valce jednotlivo prístupné a možno ich jeden po druhom odstrániť, čo značne zjednodušuje prácu v porovnaní s radovým motorom, kde valce zdieľajú jeden odliatok.

Na radových štyroch motoroch sú štyri valce zvyčajne vytvorené ako jeden blok a nie ako samostatné sudy. V tomto dizajne nemôžete vymeniť len jeden valec izolovane – celý blok musí byť odstránený a nahradený alebo repasovaný. Ide o zásadne odlišnú prácu od výmeny samostatného valca na motocykli s jedným valcom alebo dvojvalcom do V a bude vyžadovať podstatne viac práce a nákladov.

Pri výmene jedného valca vo V-twin alebo podobnej konštrukcii, kde existujú samostatné hlavne, sa oplatí zmerať súčasne aj vŕtanie neporušeného valca. Ak sú oba valce podobne opotrebované, výmena len jedného môže spôsobiť, že druhý bude v krátkom čase na pokraji zlyhania, čo vedie k druhému kolu mzdových nákladov. Mnoho skúsených mechanikov odporúča vykonať oboje súčasne, ak sa počet najazdených kilometrov alebo úroveň opotrebovania nedotknutého valca blíži k limitu prevádzky.

Motocykle s jedným valcom: Prečo je práca s valcom dostupnejšia

Jednovalcové motocykle majú dlhodobú povesť pre mechanickú jednoduchosť a nízke náklady na údržbu, čo sa týka aj práce s valcami. S iba jedným vývrtom, ktorý je potrebné riešiť, je prístup jednoduchý, diely sa ľahšie získavajú a celková práca v dielni zaberie menej času.

Servis ventilov na jednovalcovom motore zahŕňa iba jednu hlavu valca, zatiaľ čo V-twin vyžaduje prístup k dvom hlavám - vpredu a vzadu - a paralelné štyri ventily vyžadujú prácu cez minimálne štyri ventily, často celkovo osem alebo šestnásť. Pre jazdca, ktorý má v úmysle robiť si vlastnú údržbu, je výmena valcov motocykla na samostatnom motocykli tou najzvládnuteľnejšou verziou práce.

Náhradné diely pre bežné jednovalcové motocykle – terénne bicykle s objemom 250 cm3 až 450 cm3, singly pre dochádzanie v rozsahu od 125 cm3 do 300 cm3 a klasické britské a japonské singly – sú široko dostupné u dodávateľov na trhu s náhradnými dielmi. Súpravy piestov a krúžkov od značiek, ktoré sa špecializujú na komponenty motorov pre silové športy, zvyčajne pokrývajú širokú škálu veľkostí vŕtania a ponúkajú štandardné aj nadrozmerné možnosti, vďaka čomu je jednoduché priradiť nový piest k prevŕtanému alebo vymenenému valcu.

Bežné chyby, ktorým sa treba vyhnúť pri výmene valca motocykla

Dokonca aj skúsení mechanici môžu robiť chyby počas práce valca, ktoré vedú k predčasnému zlyhaniu alebo poškodeniu motora. Toto sú najzávažnejšie chyby, pred ktorými sa treba chrániť:

• Nemerajte nový valec pred inštaláciou. Dokonca aj nový alebo repasovaný valec by sa mal pred spustením motora zmerať, aby sa overilo, či spĺňa špecifikáciu. OEM diely a náhradné diely nie sú vždy v rámci tolerancie hneď po vybalení z krabice.
• Opätovné použitie poistných krúžkov. Poistné krúžky piestneho čapu sú diely na jedno použitie. Použitý poistný krúžok, ktorý sa uvoľní vo vnútri motora, zničí vŕtanie a piest v priebehu niekoľkých sekúnd. Vždy nasaďte nové.
• Nesprávna medzera medzi krúžkom. Pred montážou skontrolujte koncovú medzeru každého piestneho krúžku v otvore. Ak je medzera príliš malá, konce krúžku sa pri zahriatí a roztiahnutí valca zrazia, čo spôsobí prasknutie krúžku alebo ryhovanie otvoru. Ak je príliš veľký, kompresia bude slabá.
• Nesprávna postupnosť alebo hodnoty krútiaceho momentu. Existuje postupnosť krútiaceho momentu skrutiek hlavy, aby sa upínacie zaťaženie rovnomerne rozložilo na tesnenie hlavy. Preskočenie sekvencie alebo nadmerné utiahnutie môže deformovať hlavu alebo nerovnomerne rozdrviť tesnenie, čo vedie k prasknutiu tesnenia hlavy krátko po opätovnom zložení.
• Nečistoty v kľukovej skrini. Ak necháte kľukovú skriňu otvorenú bez toho, aby ste ju počas práce zakryli, môže do nej spadnúť piesok, materiál tesnenia alebo hardvér. Akékoľvek nečistoty, ktoré sa dostanú do olejových kanálov alebo kľukového hriadeľa, môžu spôsobiť katastrofálne poškodenie na spodnom konci.
• Preskočenie doby zábehu. Inštalácia nového valca a okamžitá jazda na plný plyn zabráni správnemu dosadnutiu krúžkov a môže spôsobiť nový vývrt v priebehu niekoľkých prvých hodín prevádzky.

Výmena valca vs. výmena motora: Kedy má väčší zmysel vymeniť celý motor?

Ekonomika výmeny valcov sa niekedy prikláňa v prospech jednoduchého nákupu použitého náhradného motora. Ak aj spodný koniec motora (kľukový hriadeľ, ojničné ložiská, prevodovka) vykazuje opotrebovanie, minúť niekoľko stoviek dolárov na prácu valca, aby sa krátko nato pokazil spodný koniec, nedáva finančný zmysel.

Ako všeobecné kritérium platí: ak sa náklady na výmenu valca – diely plus práca – blížia alebo prekračujú 60 až 70 % nákladov na použitý motor, o ktorom sa vie, že je dobrý, a zvyšok motora nebol nedávno skontrolovaný alebo servisne upravený, stojí za zváženie výmena použitého motora. Príťažlivosť úplnej výmeny motora spočíva v tom, že viete, že všetko vo vnútri beží a je v konzistentnom stave, zatiaľ čo cielená oprava valca môže po otvorení motora odhaliť ďalšie problémy.

To znamená, že použitý motor nesie svoje vlastné neznáme. Bez kompresného testu, testu úniku a analýzy oleja na darcovskom motore pred kúpou vymeníte jednu sadu neistôt za druhú. Mnoho jazdcov uprednostňuje transparentnosť opravy známeho motora s diagnostikovanými problémami pred inštaláciou použitej jednotky s neznámou históriou.

Koľko stojí výmena valca motocykla?

Náklady sa značne líšia v závislosti od typu valca, značky a modelu motocykla, či sa používajú diely OEM alebo aftermarket a či sa práca vykonáva svojpomocne alebo v obchode. Nasledujúca tabuľka uvádza reálne rozsahy nákladov pre najbežnejšie scenáre:

Pre typický malý až stredne veľký jednovalcový motocykel sa celkové náklady na výmenu valca vlastnými rukami – vrátane nového valca, súpravy piestov, sady tesnení a nových poistných krúžkov – zvyčajne pohybujú medzi 200 a 600 $ na diely, v závislosti od toho, či si vyberiete OEM alebo kvalitné komponenty pre trh s náhradnými dielmi. Práca v dielni na kompletnú prácu na jednovalcovom motore zvyčajne trvá tri až šesť hodín pri sadzbách v obchode, ktoré sa bežne pohybujú od 80 do 130 USD za hodinu, čo predstavuje len náklady na prácu približne 240 až 780 USD.

Výber medzi OEM a náhradnými dielmi motocyklov

OEM valce sú vyrábané podľa rovnakých špecifikácií ako originálny diel a budú sedieť a fungovať presne tak, ako boli navrhnuté. Pre aktuálne sériovo vyrábané motocykle, ktoré sú stále v záruke, alebo pre vysokovýkonné bicykle, kde sú tolerancie prísne, je OEM bezpečnejšou voľbou. Hlavnou nevýhodou je cena – OEM valce môžu byť výrazne drahšie ako alternatívy na trhu s náhradnými dielmi a pre staršie alebo ukončené modely už OEM diely nemusia byť vôbec dostupné.

Súpravy valcov a piestov na trhu s náhradnými dielmi od renomovaných dodávateľov dielov pre powersporty sú osvedčenou alternatívou a pokrývajú širokú škálu motocyklov. Pre mnohé bežné jednovalcové terénne a dochádzkové bicykle obsahujú piestové súpravy pre aftermarket piest, krúžky, zápästný kolík, poistné krúžky a niekedy aj valec – za výrazne nižšiu cenu ako OEM. Kvalita sa medzi značkami na trhu s náhradnými dielmi líši, preto stojí za to overiť si, či má dodávateľ záznam o vašom konkrétnom motore predtým, ako sa zaviaže k nákupu.

Jedna praktická poznámka: pri objednávaní popredajného valca overte priemer vŕtania, vzor diery pre kolíky a rozloženie portu oproti originálu – najmä na starších alebo menej bežných motocykloch, kde mohlo existovať viacero výrobných variantov. Použitie čísla dielu OEM ako referencie pri objednávaní náhradného dielu zaisťuje, že dostanete priamu náhradu, a nie takmer kompatibilný diel.
